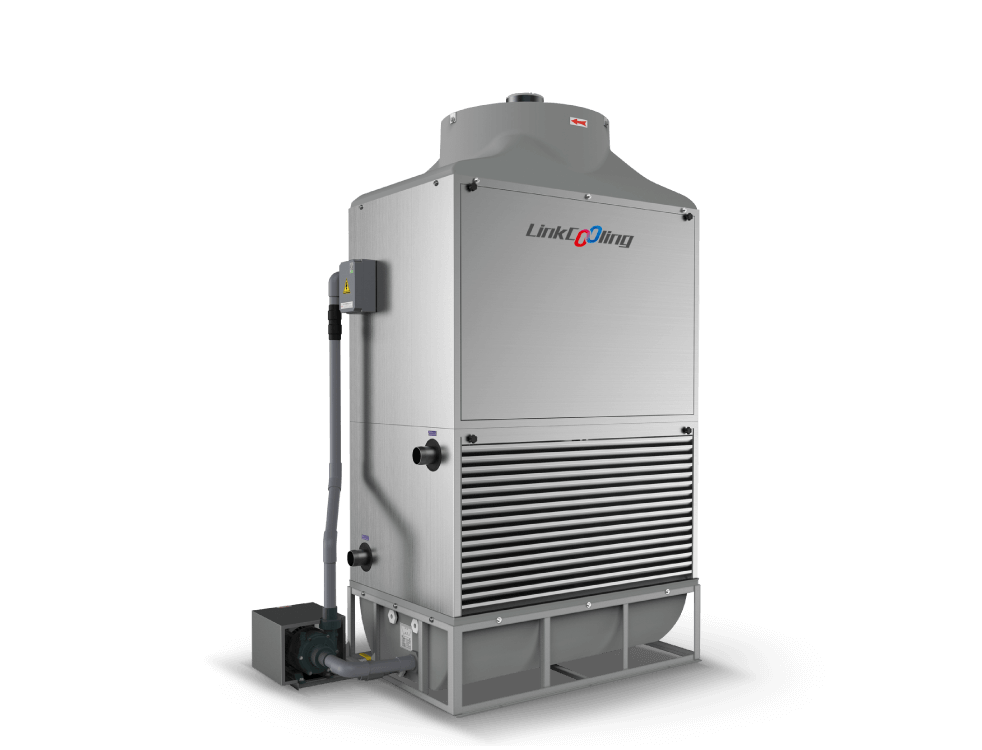

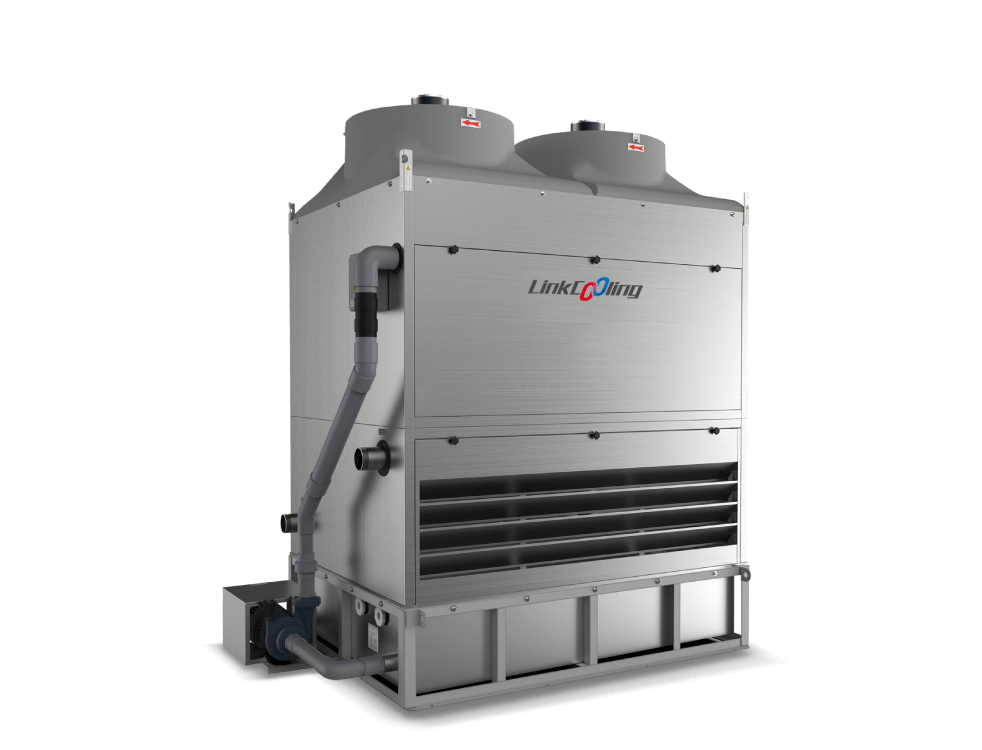

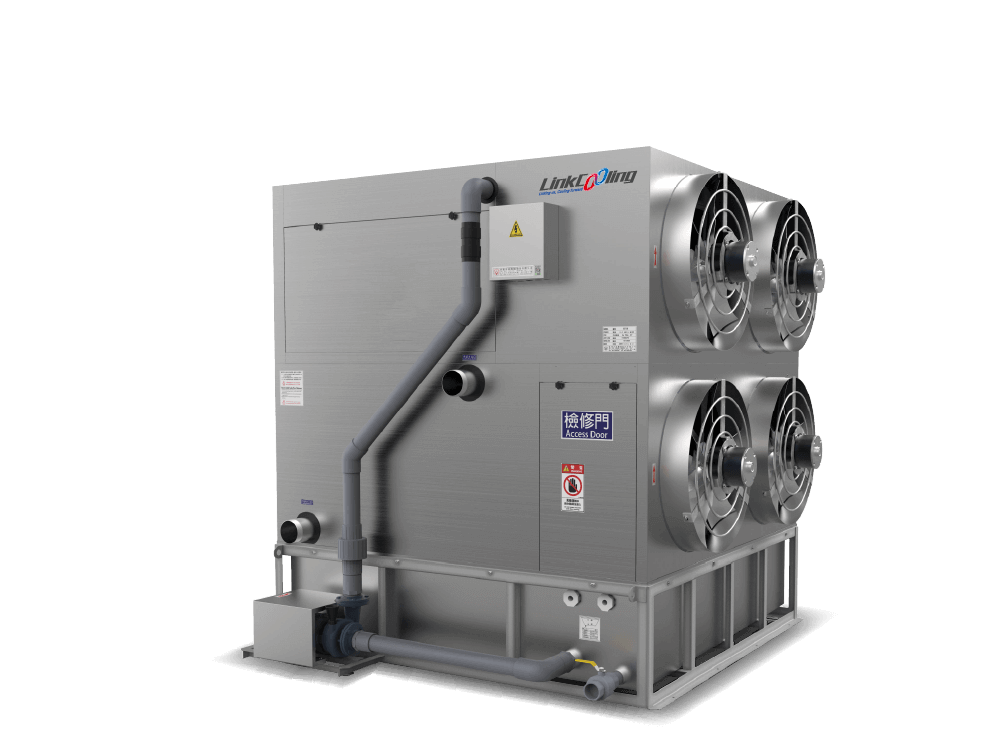

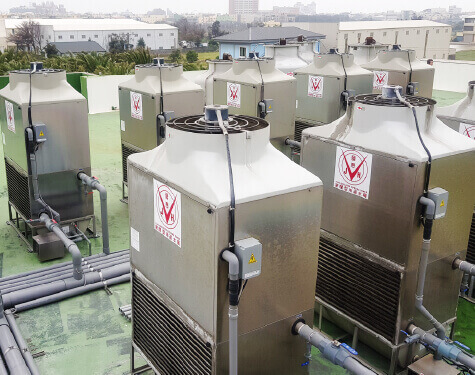

第七代環保型易保養密閉冷卻水塔 - SCT 系列

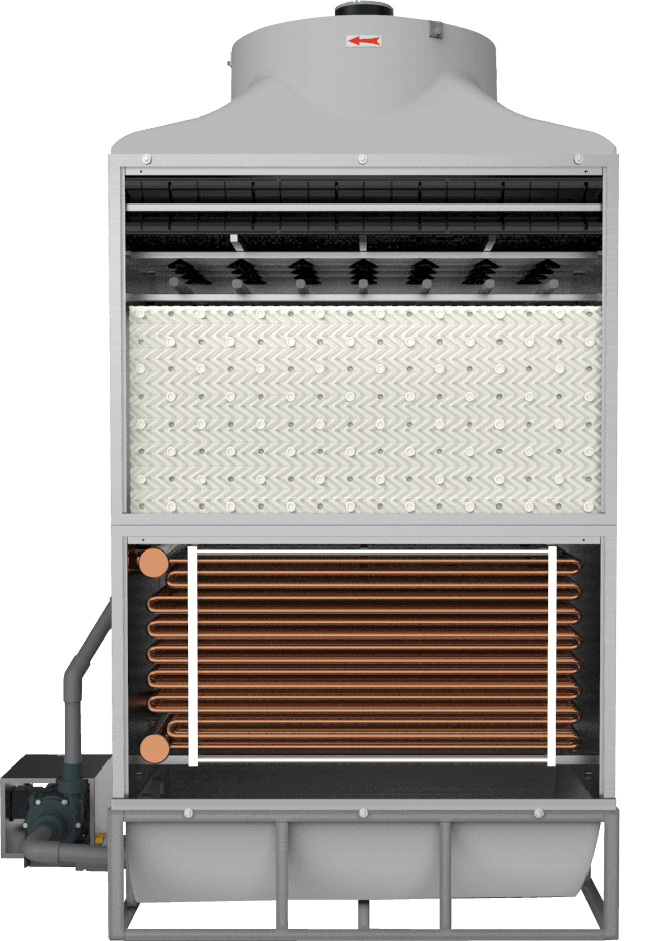

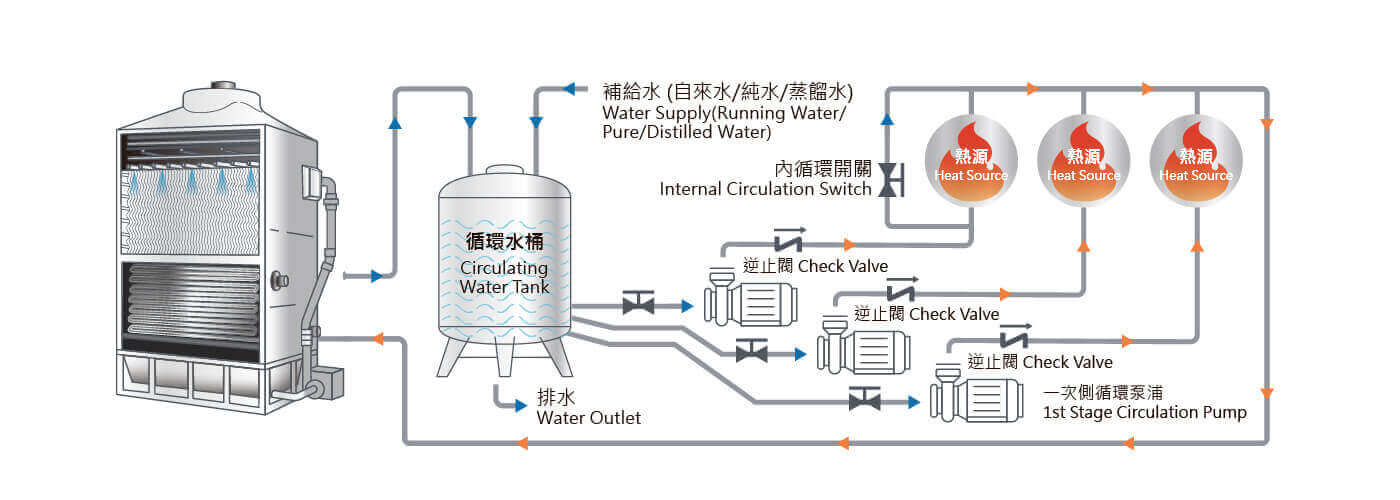

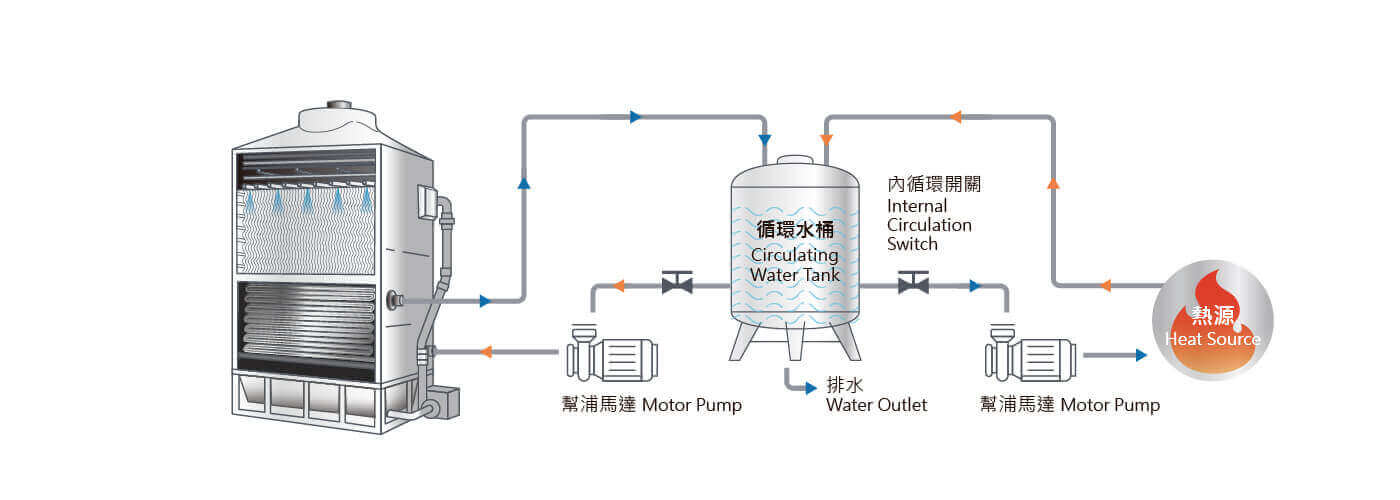

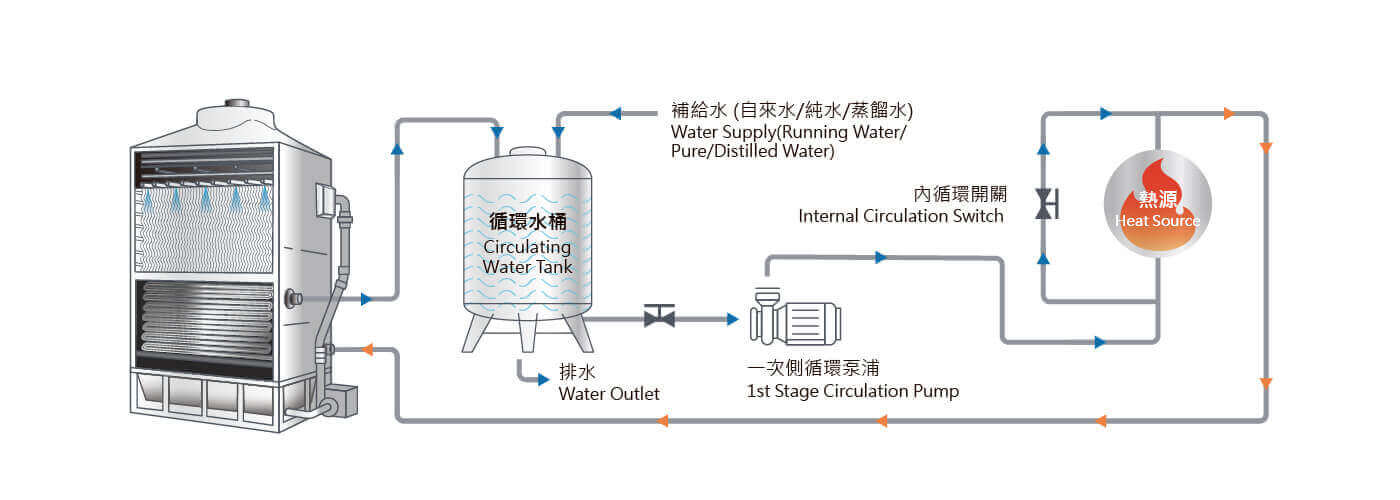

內水盤管系統（Primary Loop）

採用全封閉式設計，熱水於盤管內循環降溫，避免蒸發與污染，確保水質長期穩定。水質濃度恆定不變，不生成水垢，維持最佳換熱效能，並延長設備壽命。

外水噴淋系統（External sprinkler system）

外水由冷水盤抽取後進行噴灑，經過散水管與散熱片冷卻盤管，再回到底盤循環。此迴路僅承擔熱交換，不進入內部水路，將雜質、藻類與水垢風險完全隔離。

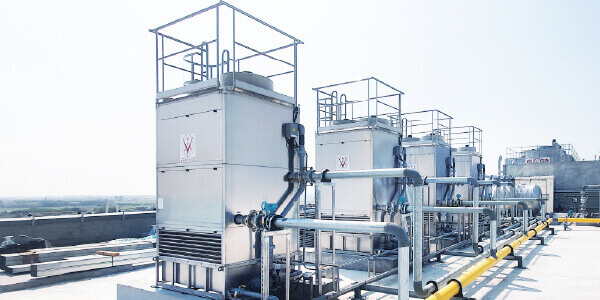

Linkcooling SCT 不僅選擇高規格材質，更通過嚴苛藥水腐蝕測試與極端環境驗證，確保設備從內到外、從主體到細節，皆能抵禦酸雨、鹽害、工業粉塵等惡劣條件，Linkcooling SCT 系列從根源杜絕鏽蝕與結構疲勞風險，從材料上徹底戰勝鏽蝕，其壽命遠超傳統設備，賦予冷卻設備超越30年的可靠生命週期。

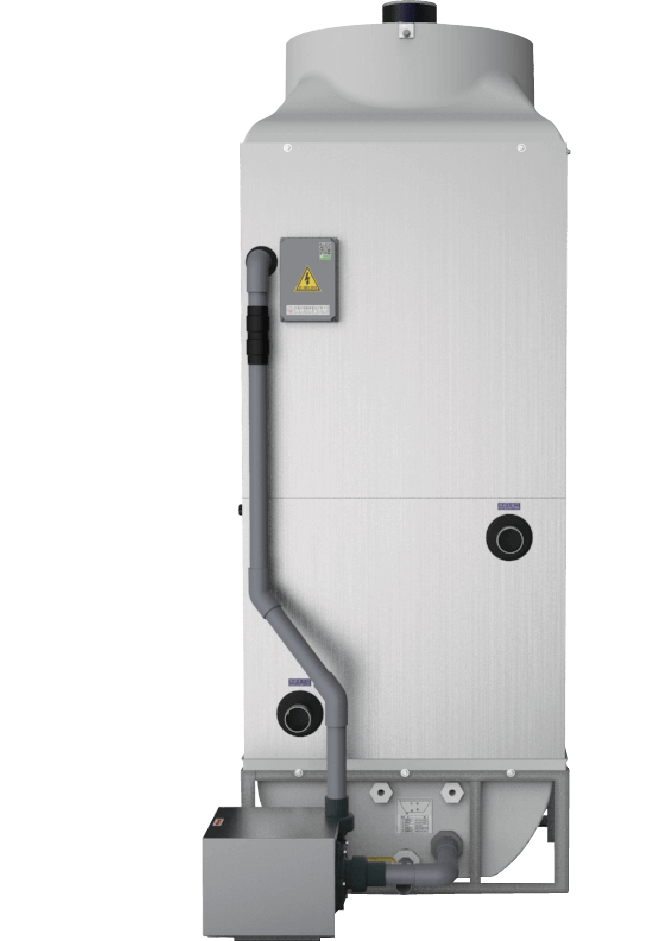

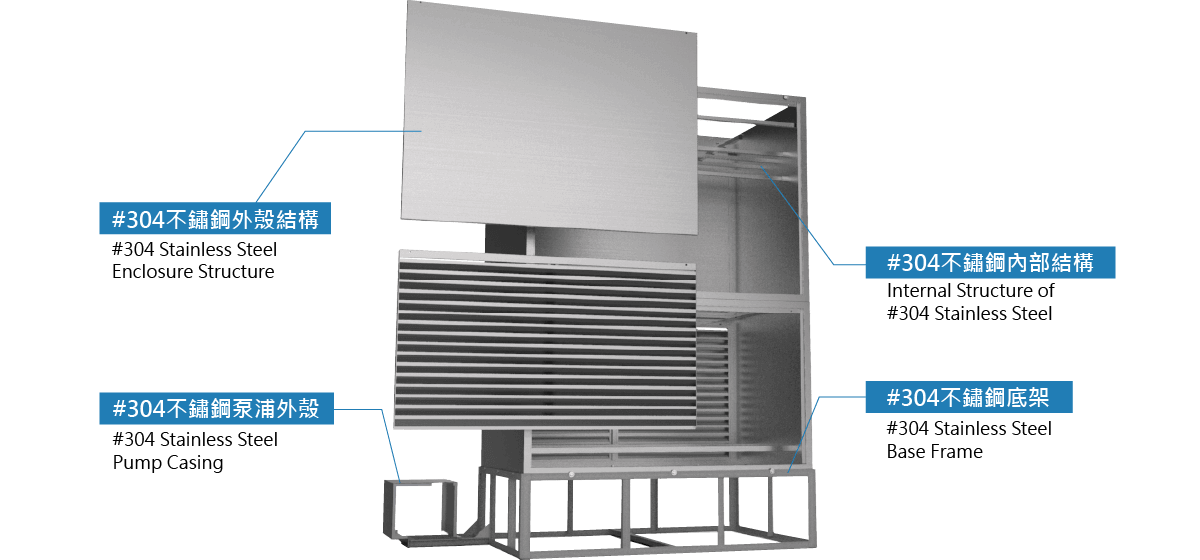

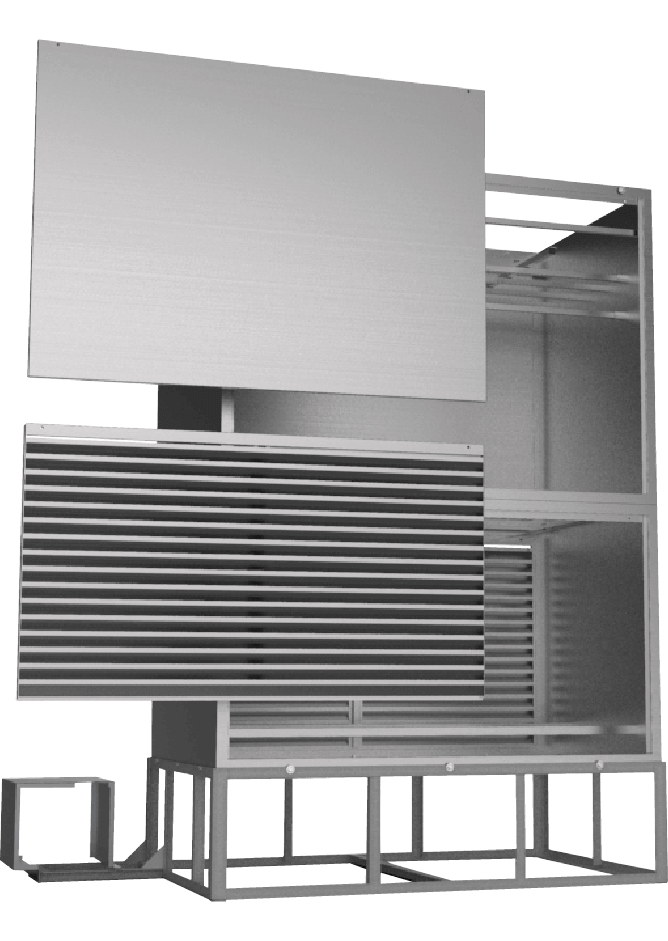

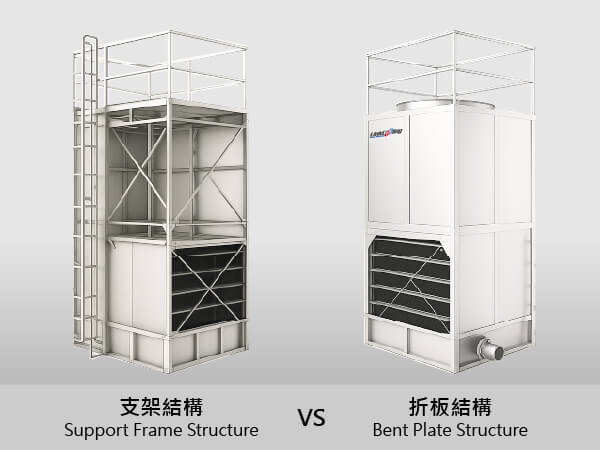

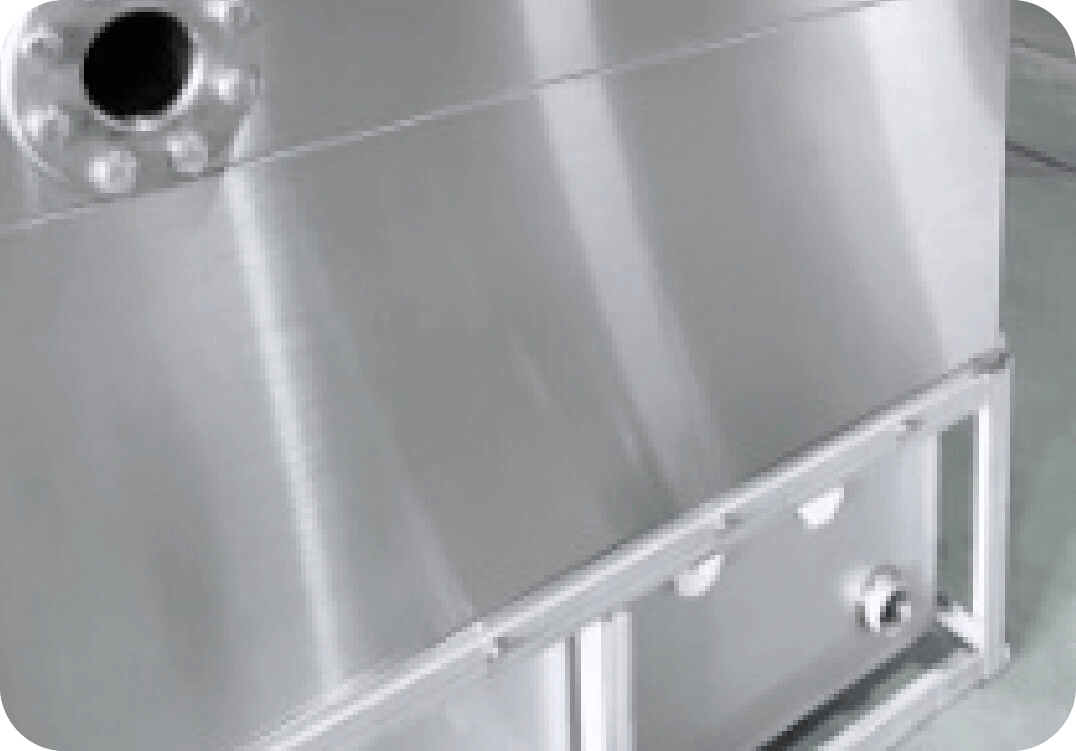

無支架折板外殼結構

SCT 不鏽鋼外殼搭配 Linkcooling 「無支架折板工藝」（Support-Free Bending Technology），透過一體化結構設計理念，以精密計算的折彎角度與雷射切割技術，替代傳統冷卻設備採用螺栓連接支架結構，解決傳統接縫多、應力集中、易腐蝕等根本性缺陷，實現無螺栓、無焊接接縫的整體式結構，從根本上消除結構弱點。

力學性能

• 整體結構剛性提升達150%

• 振動傳導降低70%，實現近乎零共振運行

• 通過6級抗震認證（IBC 2012標準）

• 抗風壓能力達2.0kPa，可抵禦17級強風

無支架折板工藝技術優勢

• 極致可靠性：通過最嚴苛地震與風力測試

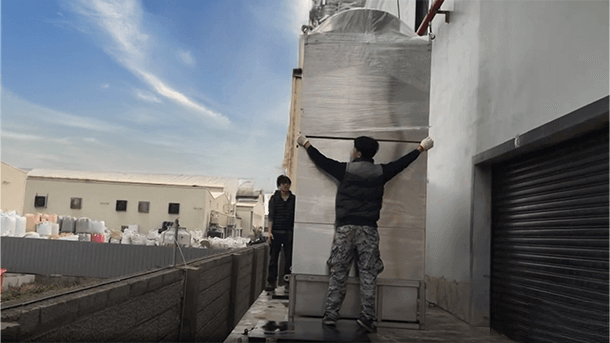

• 安裝革命：現場安裝時間減少75%v

• 成本優化：全生命周期成本降低60%

• 環境適應性：從北極圈到赤道地區皆可穩定運

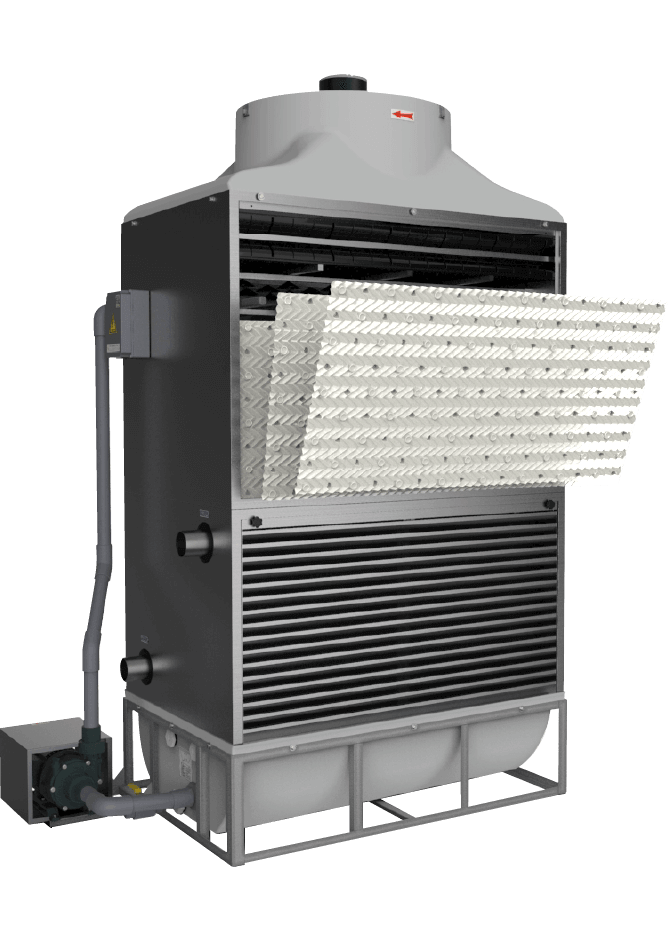

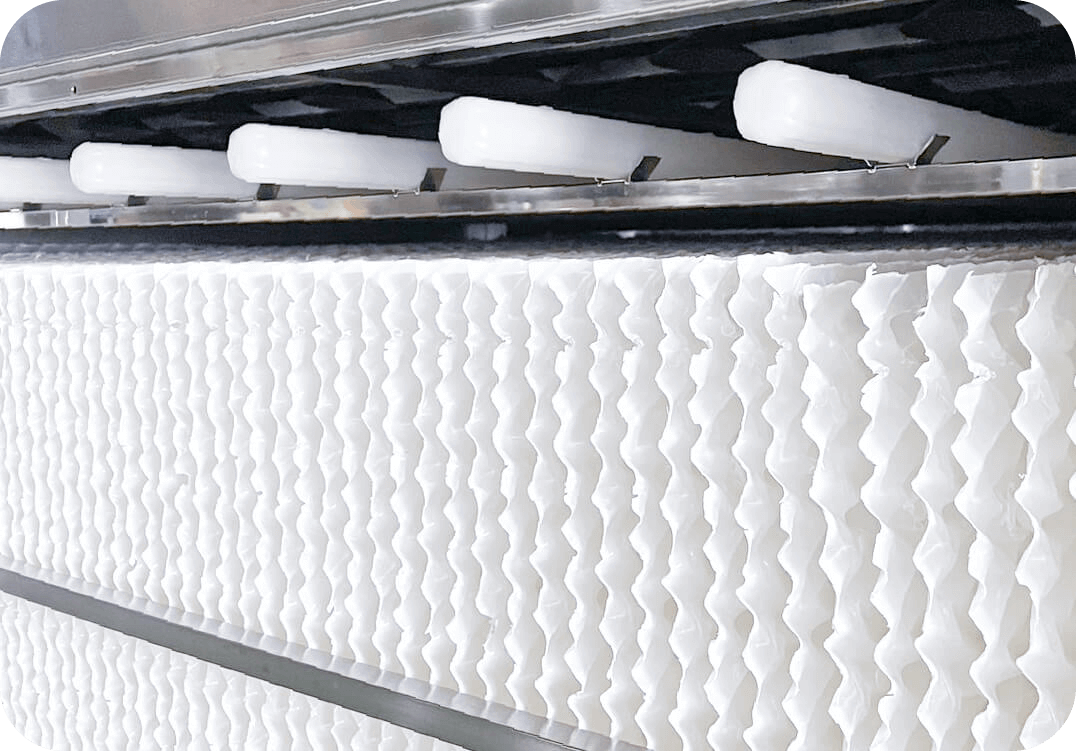

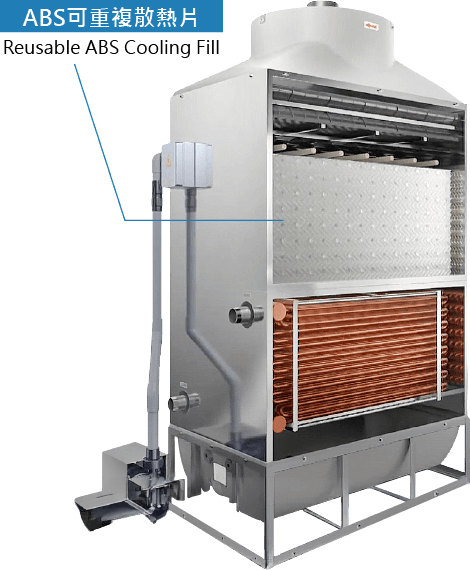

Linkcooling SCT系列採用模組化散熱片系統，將ABS可重複散熱片設計為獨立可抽換模組。每個散熱片模組均採用標準化尺寸，透過卡榫式結構快速安裝固定，無需任何工具即可完成單一模組的更換作業。

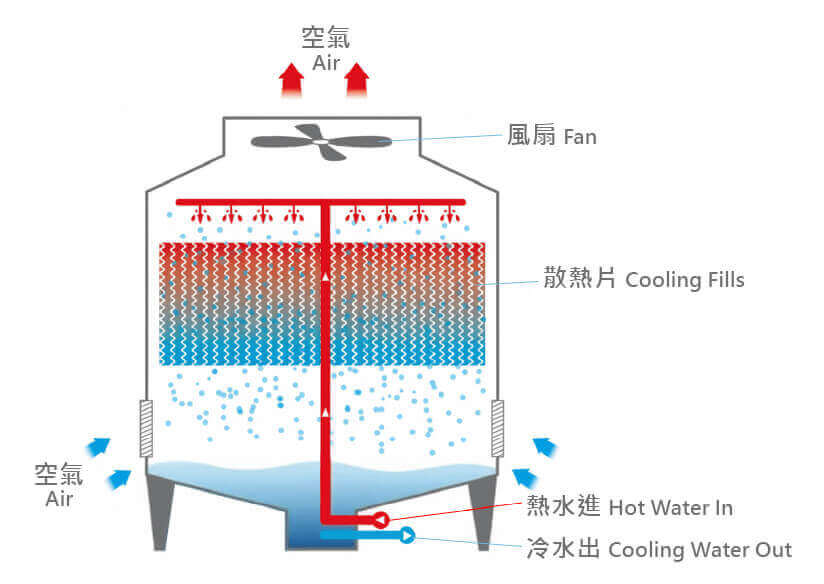

冷卻水塔的核心在於高效散熱，而 散熱片設計與材質是決定冷卻效能 的關鍵因素之一。其不僅影響熱交換效率，更關係到設備壽命與維護便利性。其主要功能：

• 增加水與空氣的接觸面積

• 延長熱交換停留時間

• 促進水流均勻分布

Linkcooling SCT 選用高強度ABS（Acrylonitrile Butadiene Styrene），其本質具備卓越的抗紫外線（UV Resistance） 與熱變形溫度（HDT），從材料科學根源解決脆化、碎裂問題，保障結構長期完整性。

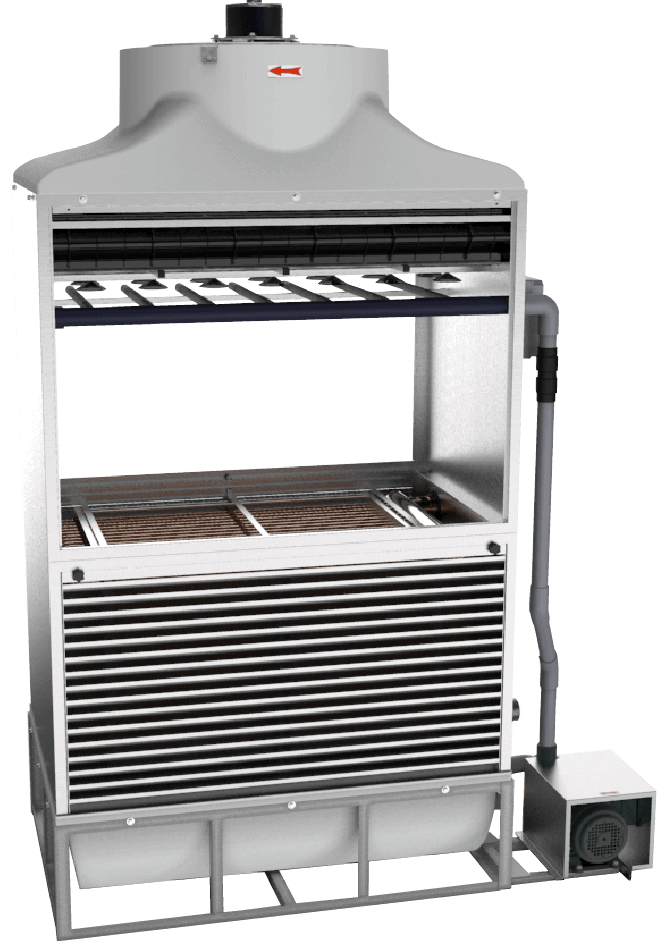

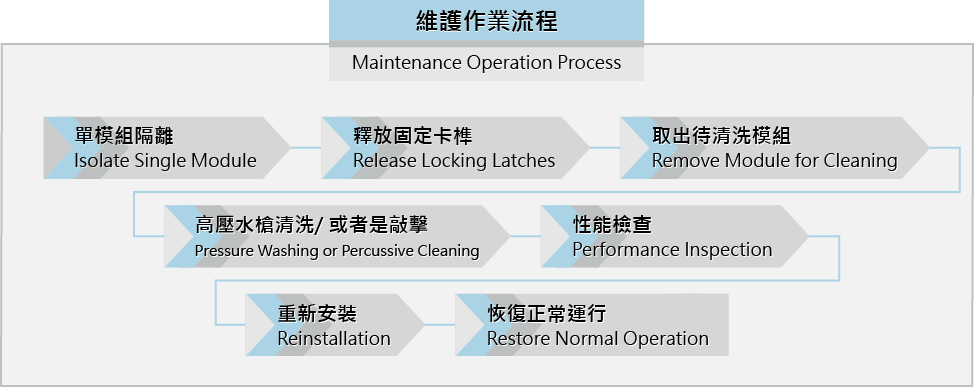

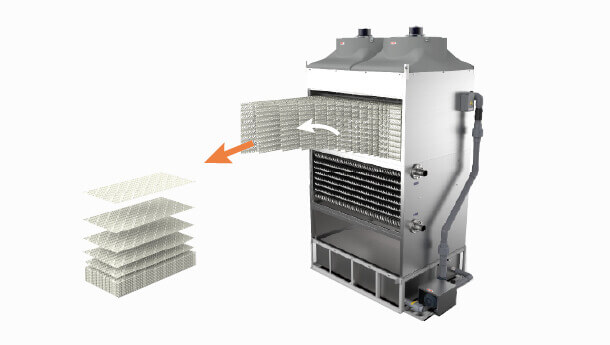

模組化可拆式設計

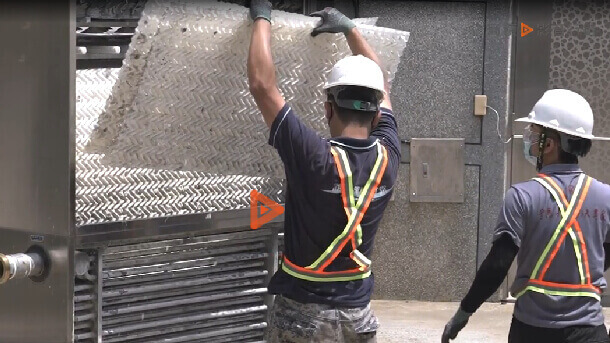

SCT 採模組化可拆式設計，使散熱片不再是塔內的固定填充物，而是可單體獨立抽換的標準元件。此架構實現了在線維護（Online Maintenance），無需停機即可進行清潔或更換單一模組，保障系統連續運轉。

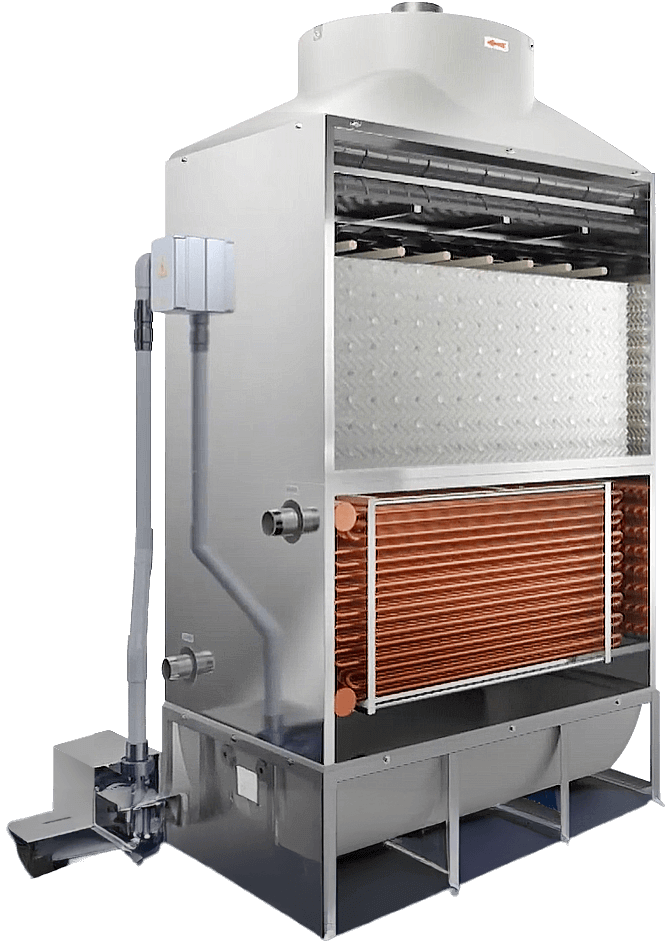

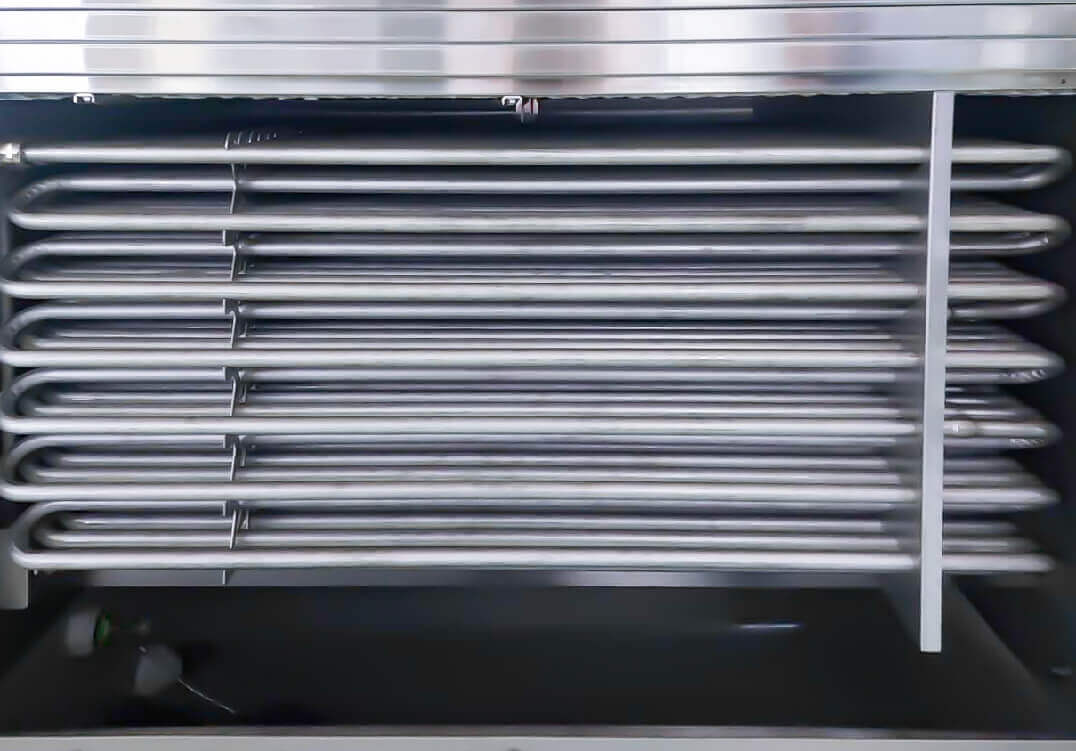

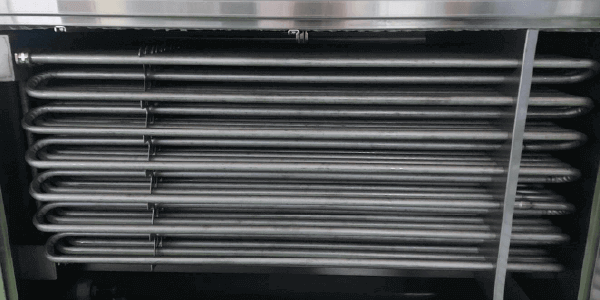

熱交換盤管是密閉式冷卻系統的熱力核心，其性能直接影響冷卻效率、耐久性與維護便利性與總持有成本。

Linkcooling 提供三層次解決方案，以滿足獨特的廠區環境與營運目標。

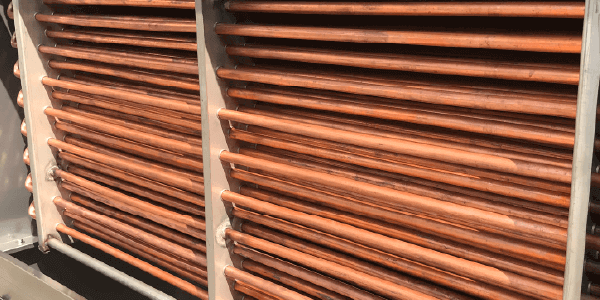

1. 高效率紅銅管

在適當的環境條件下，經典技術往往是最佳的解決方案。Linkcooling 深知，對於水質穩定、環境控制良好的應用場域，高效率紅銅管憑藉其無可替代的物理特性，依然是追求極致冷卻效能的明智選擇。

• 極致導熱性：紅銅擁有無與倫比的導熱係數，能在初始階段展現最高換熱效能。

• 適用場域：無強酸強鹼環境、設備需要最高初始效能的工況。

• 經典可靠：作為冷卻技術的傳統方案，紅銅管兼具效率與成熟應用經驗，仍是部分高效率需求場域的首選。

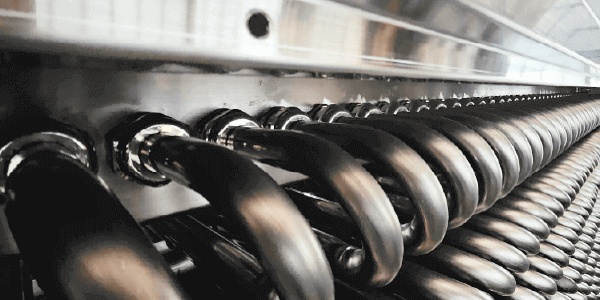

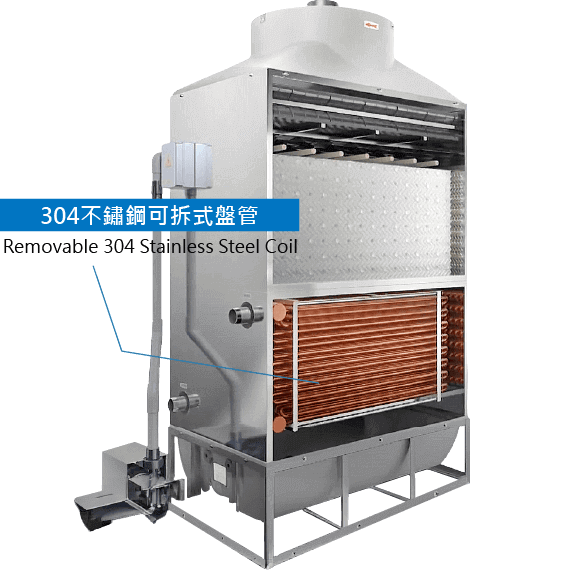

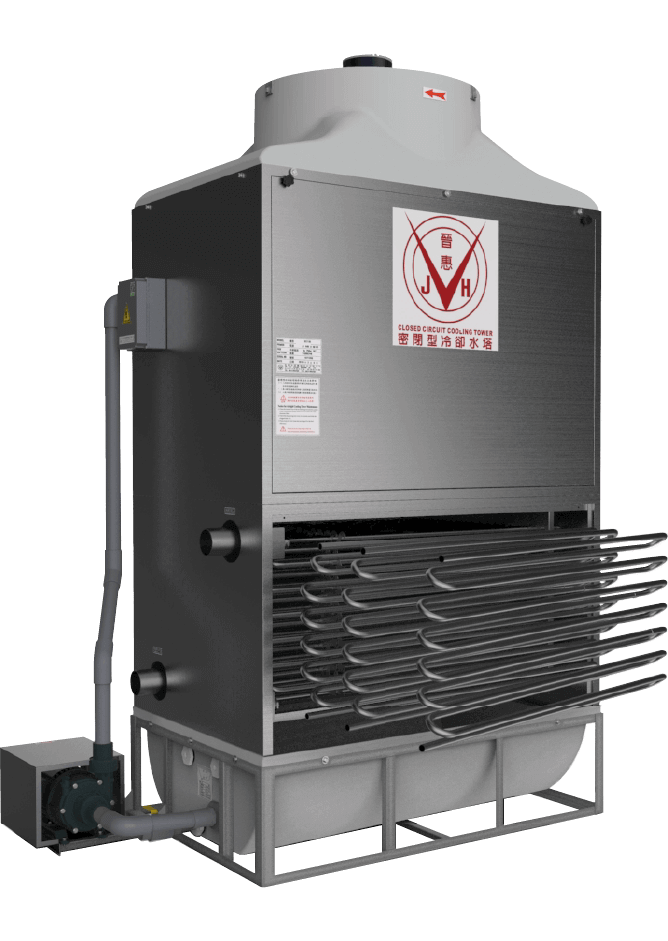

3. 可拆式盤管設計

SCT 系列獨創的「單支可拆換設計」並非因盤管容易損壞，而是源自公司前瞻性的創新思維：

• 預想到設備長期使用後可能遇到的維護瓶頸。

• 從整體更換進化為「單支更換」，大幅降低維護成本（維修時間縮短 80%以上）。

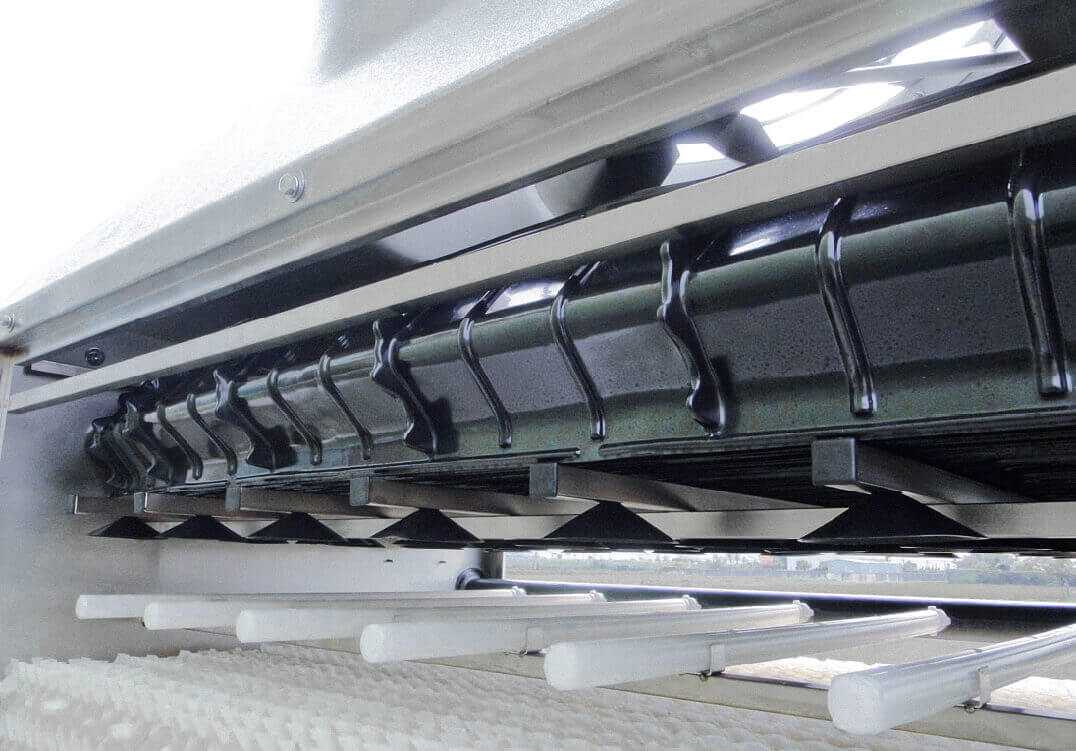

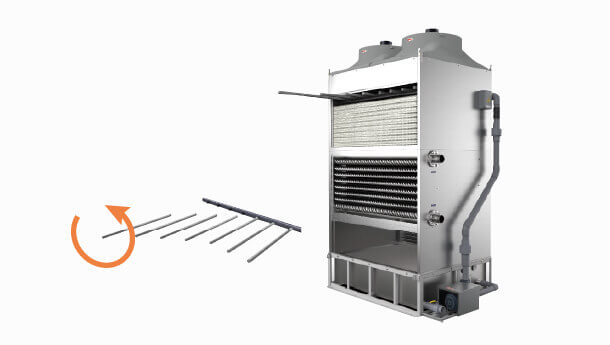

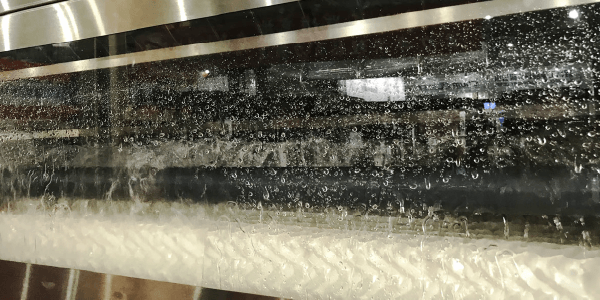

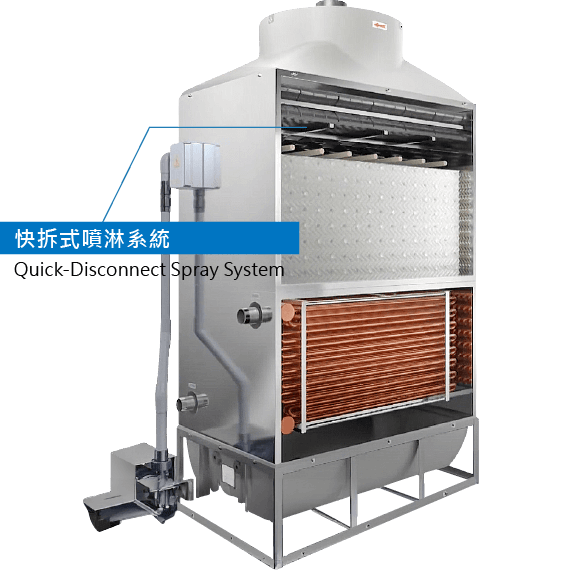

SCT系列採用快拆式散水系統（Quick-Disconnect Water Distribution System），透過卡扣式快速接頭與防飛濺擋水設計，徹底解決傳統散水管難以維護與水資源浪費的雙重困境。此系統確保冷卻水均勻分布的同時，實現「無工具維護」的工程突破。

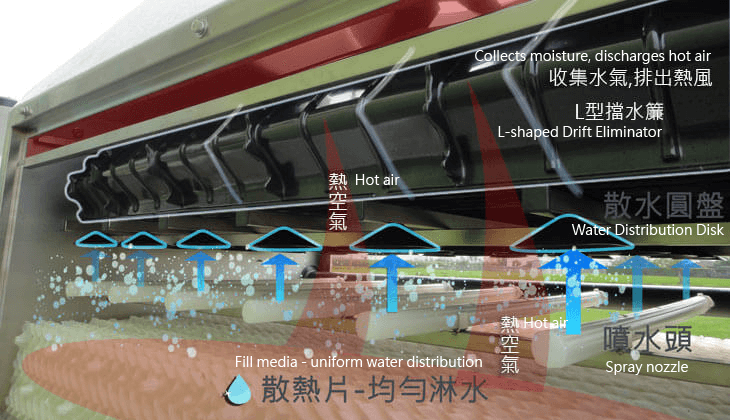

SCT散水系統配有L型擋水簾及擋水板專利設計，以攔截水滴被風扇拖曳而出，在冷卻水塔下方的入風口處，以斜式擋水板取代傳統入風口網設置，大量減少運轉時所造成的飛濺損失。

傳統冷卻水塔飛濺損失的關鍵成因

• 氣流拖曳效應：高速風扇將水滴帶出塔外。

• 撞擊反彈：水滴撞擊結構產生細小水霧。

• 入風口噴濺：底部水滴被氣流捲出。

Linkcooling SCT 系列的節水技術

精密散水系統設計

• 均勻分布圓盤：確保散熱片淋水覆蓋率＞95%，避免局部乾點。

• L型專利擋水簾：獨特角度設計，有效攔截＞99%的大顆粒水滴。

• 霧化控制噴嘴：優化水滴粒徑分布，減少可被氣流攜帶的微細水滴

系統匹配優化

• 風扇精準選型：根據噸數匹配最佳風量，避免過度抽風。

• 水流速優化：控制在水分布最佳流速範圍（1.5-2.5 m/s）。

• 壓力平衡：維持塔內負壓穩定，減少意外噴濺。

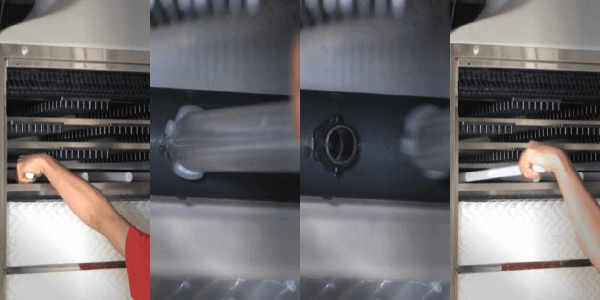

維護性設計強化

• 快拆式結構：便於定期清理，保持最佳性能。

• 防堵塞設計：大通道噴嘴，減少水垢影響。

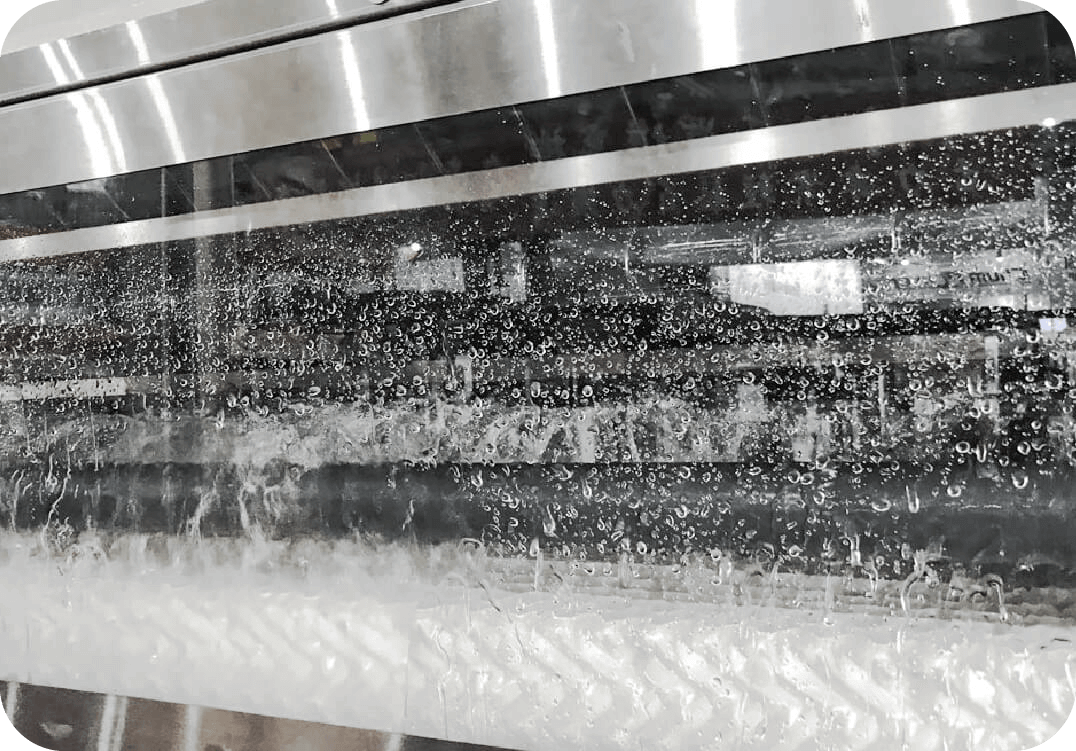

自來水普遍含有鈣、鎂等礦物質，受加熱或蒸發後易生成水垢。水垢會降低熱交換效率、堵塞管路，甚至導致設備過熱跳機，是冷卻系統效能的大敵。

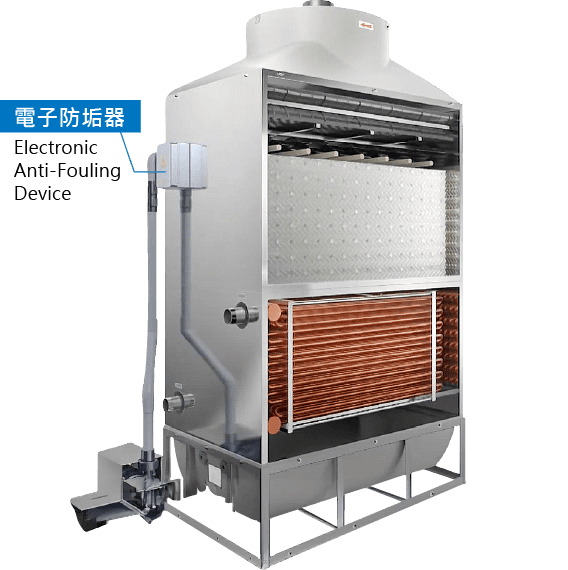

SCT 系列採用多重防垢策略以閉式水路設計從根本上防止管路內水垢生成，並搭載電子防垢器輔助增強防護，降低外循環水垢生成，實現 「內外無水垢」 的理想狀態。

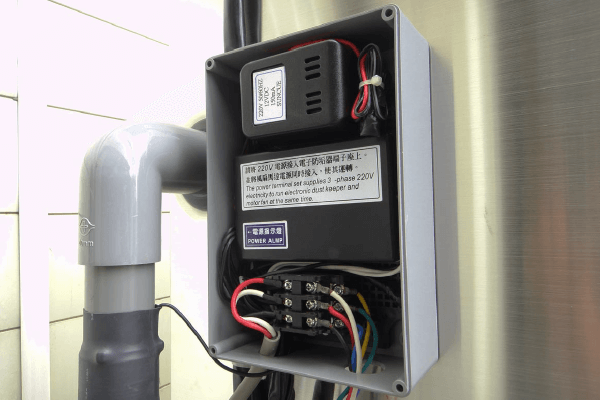

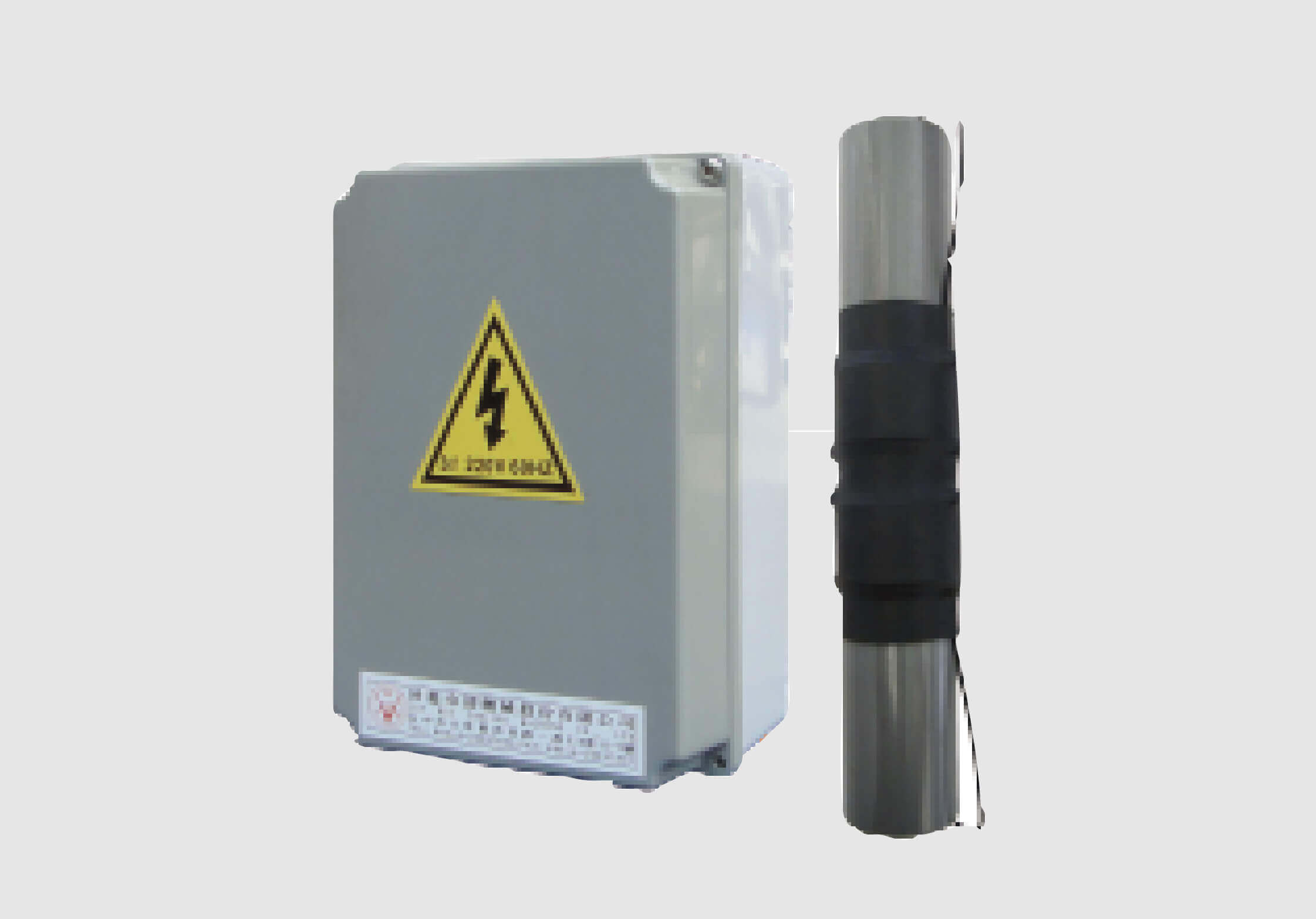

電子防垢器的原理

透過電磁感應產生電磁場，使水中鈣、鎂離子高速運動，無法結晶沉積，進而抑制水垢生成。

• 優點：可直接安裝於管路與冷卻水塔上，系統改動小，維護便利。

• 限制：主要針對單一類型水垢，當水質硬度過高時效果會受影響。

SCT 系列的優勢

不同於單一物理防垢方式，SCT 系列同時結合物理隔離法（內外水完全分離）與電子防垢器輔助，達到雙重防護，讓冷卻系統長期維持高效與穩定運行，徹底解決水垢問題。

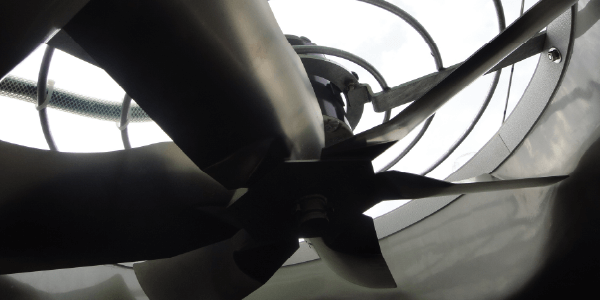

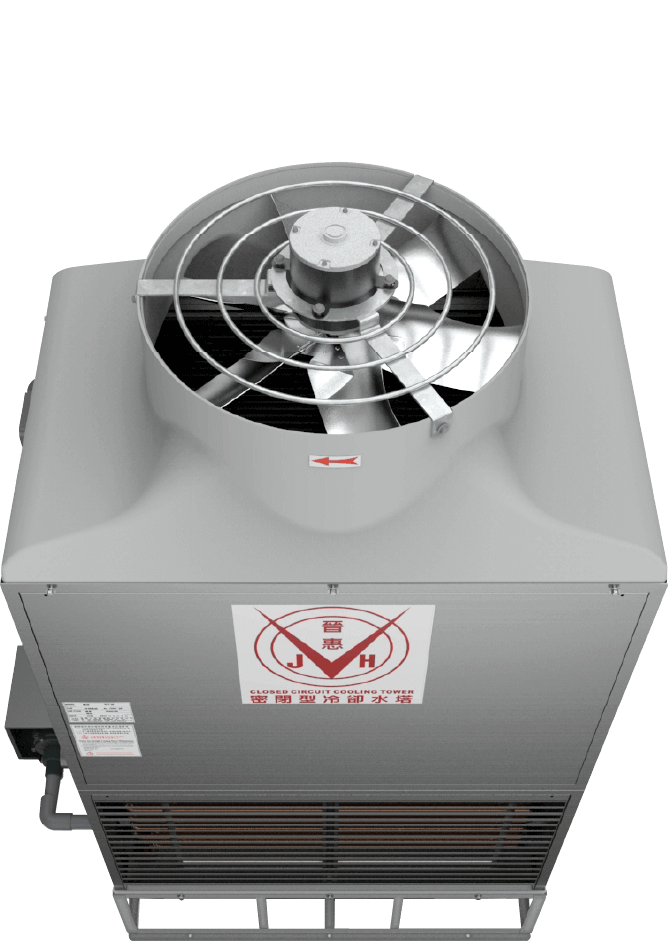

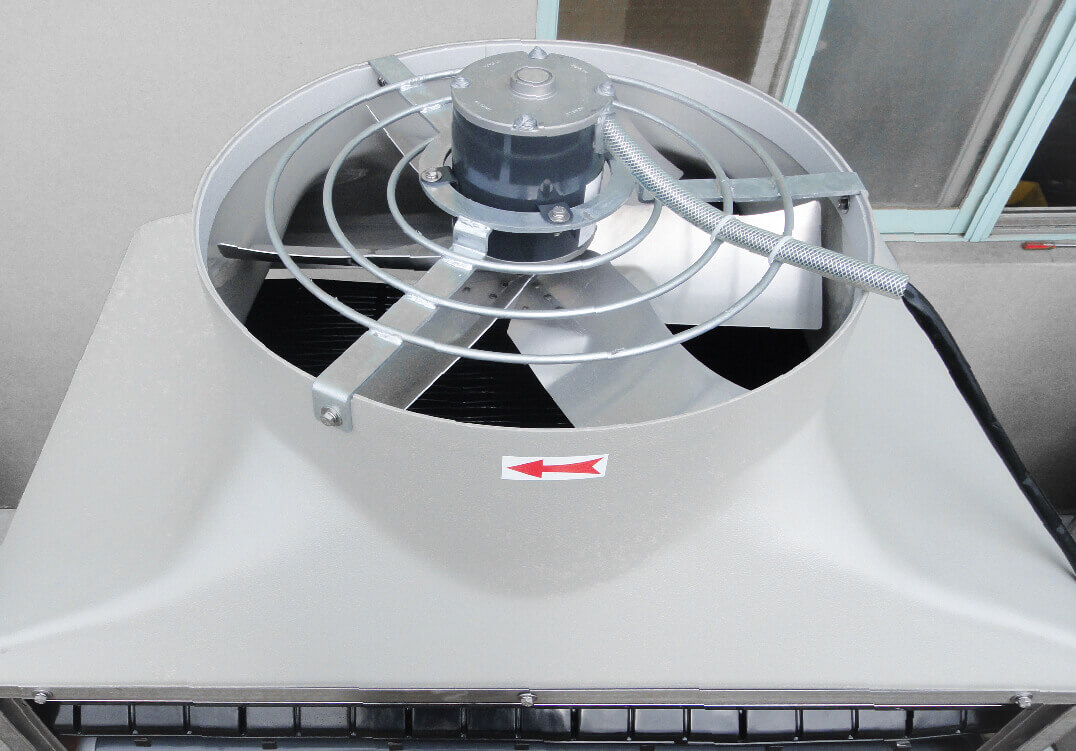

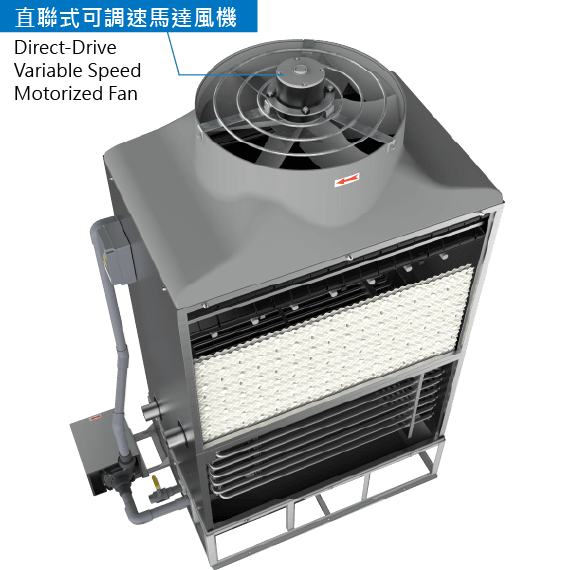

SCT 系列冷卻水塔採用 直聯式風機設計，全系列標準配置 1HP 直驅馬達（Direct-Drive Motor），無皮帶、無齒輪，維護更簡單，並確保風扇馬達與水胴零件皆保持統一規格，大幅降低備品管理與維護難度。

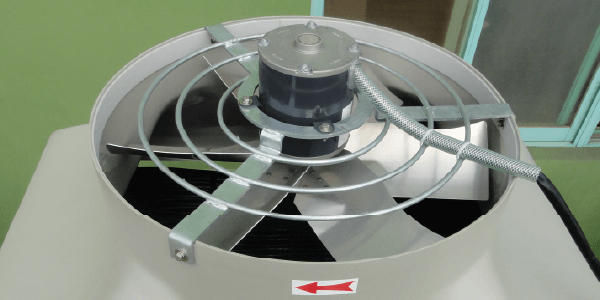

多極選擇，靈活應對不同需求

不同於傳統冷卻塔需依機型配置不同馬力馬達，SCT 系列以 多極馬達配置 提供三種轉速選擇：

• 8極（標準型）：均衡效率與可靠性。

• 10極（低噪音型）：降低轉速以實現安靜運行，適合噪音敏感環境。

• 6極（高效型）：更高轉速輸出，滿足高負載散熱需求。

客戶可依實際應用場景與環境條件，自由選擇最適合的方案，在靜音、穩定、效率之間取得最佳平衡。

一體化設計，降低維護與庫存成本

同一規格設計兩大好處：

• 備品備件統一化：所有馬達與零件皆為相同規格，客戶僅需準備單一備件型號即可覆蓋全系列，降低倉儲與維護成本。

• 維護極簡化：直驅設計無需皮帶與齒輪，免潤滑保養，長期運營成本顯著降低。

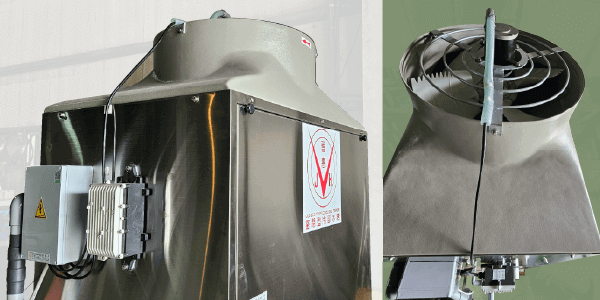

升級選購：多段速溫控型 EC 風機（需搭配溫控器）

為滿足節能與效率的雙重需求，Linkcooling 提供客製化的多段速溫控型 EC 風機選配方案。

透過多段調節控制器，達成穩定恆溫與節能運轉。
實測結果顯示，EC 風機相較傳統風機可降低約 15% 功率消耗，電流減少約 20%，顯著提升整體系統效率。
