感應爐冷卻解決方案：為什麼封閉式與閉路循環冷卻水塔勝過傳統配置
感應爐冷卻系統的選型關鍵，在於準確掌握線圈、電源設備與電纜上以顯熱形式散失的那 20% 至 30% 總電功率。業主評估方案時，最重視的是不中斷的稼動率、防止結垢，以及嚴謹的熱安全控制，以避免線圈熔穿這類災難性事故。
感應爐的冷卻能力需求
要確定所需的冷卻能力，必須分別計算兩個獨立熱區的功率損耗：電源設備，以及爐體與其感應線圈。
依原廠數據選型（首選標準）
選型應從查閱爐體製造商的技術規格開始。工程師需分別針對電源設備、爐體與感應線圈，確認所需的水流量（L/min 或 m3/h）、進出水溫差（ΔT），以及最高允許進水溫度。
現場與運轉評估（無原廠數據時）
若無法取得製造商數據，則改以爐體總電功率（kW）、既有冷卻設備噸數，以及鑄造廠實際的熔煉週期來推估冷卻能力，使其貼近真實負載。
客製迴路設計（共用迴路與獨立迴路）
各廠牌的感應爐冷卻配置不盡相同。有些系統將電力電子與爐體／線圈迴路完全分開，或各自配置專屬熱交換器；有些則共用同一組冷卻迴路。當迴路共用時，整套系統必須以最嚴苛的熱限制條件（也就是最低的最高允許水溫）為設計基準，才能確保敏感元件獲得完整保護。
夏季氣候安全餘裕
系統會額外保留 15% 至 20% 的能力餘裕，以應對夏季尖峰環境溫度，避免爐體被迫降載或跳機停機。
鑄造廠業主對感應爐冷卻系統的核心要求
| 業主的顧慮 | 關鍵冷卻機能 |
|---|---|
| 線圈堵塞與結垢 | 封閉式製程隔離：內部循環水與外界空氣完全隔離、不蒸發。粉塵與水垢無法進入敏感的線圈或電源設備，日常保養轉移到看得見、也容易清理的外部水盤。 |
| 停爐後的殘餘熱 | 自動延時運轉：爐體停機後仍持續循環冷卻水，直到殘餘熱安全散去。可依廠內安全規範加裝緊急備援泵或輔助冷卻迴路。 |
| 漏電與電流竄流 | 低導電度去離子（DI）迴路：持續監測水質（<10–20 µS/cm），搭配 DI 樹脂床，防止電流經由冷卻水管產生電弧。 |
| 非計畫性停機 | N+1 雙泵備援：自動雙泵集管，一旦主泵水壓下降，備用泵立即啟動接手。 |
| 結露與能源浪費 | 變頻風機與旁通控制：以變頻驅動器（VFD）搭配三通調節閥，無論季節變化都能將水溫精準維持在當地露點之上。 |
提升鑄造廠稼動率：感應爐的進階冷卻方案
感應爐需要不中斷的高效熱管理，才能保護高頻銅線圈與敏感的 IGBT 電力電子元件免於過熱，避免高成本的爐體跳機。選對冷卻架構，是維持鑄造廠高稼動率最關鍵的一項決策。
目前常見的冷卻系統

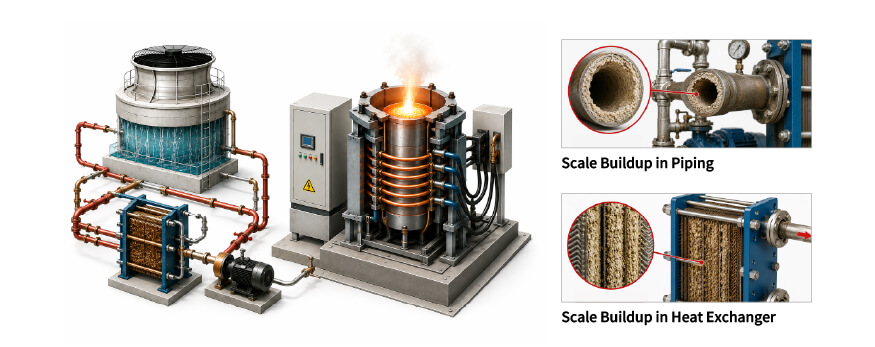

1. 開放式冷卻水塔 + 板式熱交換器（PHE）
以開放式蒸發水塔搭配板式熱交換器，將熱負荷從爐體內部迴路帶走。
- 優點：初期投資較低；若廠內已有開放式水塔設施，整合容易。
- 缺點：開放式水塔無法隔離或阻止水垢進入系統。板式熱交換器極易累積嚴重的鈣鎂結垢，必須頻繁進行強力酸洗，而酸洗容易腐蝕、損傷甚至穿孔那些薄板片。
2. 乾式冷卻器（氣冷式系統）
以風機驅動環境空氣吹過鰭管，在不噴水蒸發的情況下冷卻製程水。
- 優點：零耗水、零水處理藥劑成本，寒冷氣候下也沒有結凍或白煙問題。
- 缺點：夏季高溫時冷卻能力大幅衰退，業主只能降低爐體功率以避免過熱。
3. 雙迴路冷卻系統
將排熱分成兩組獨立迴路：一組是供感應線圈使用的較高溫、高純度迴路，另一組是供電力電子元件（IGBT 與電容）使用的較低溫迴路。
- 優點：在向敏感電力電子元件供應低溫水的同時，可避免感應線圈上產生結露。
- 缺點：安裝成本較高、管路更複雜，且去離子（DI）樹脂床需要持續維護。

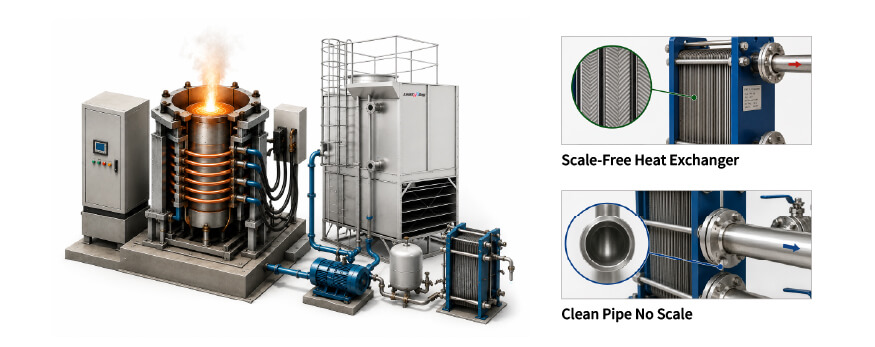

4. 封閉式冷卻水塔
製程水在密閉的銅管或不鏽鋼盤管束內循環，與外界空氣完全隔離，兼顧高效蒸發排熱與流體的完全潔淨。

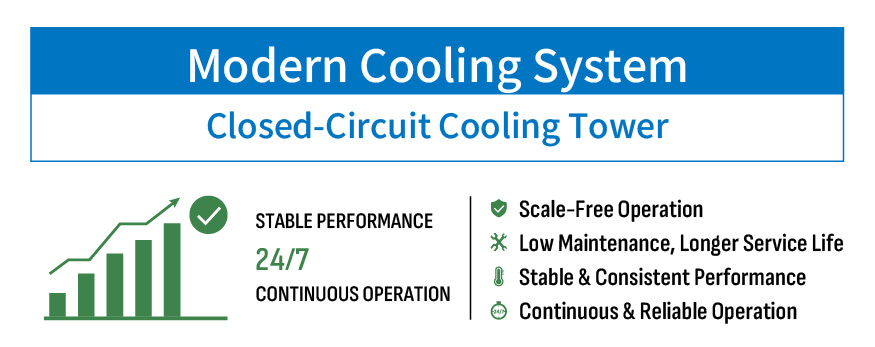

- 優點：徹底隔離內部製程水，消除結垢、管路堵塞與漏電電弧風險，即使在夏季尖峰高溫下仍維持穩定冷卻。
- 缺點：設備初期成本高於一般開放式水塔，且外部噴淋水盤需要例行保養。

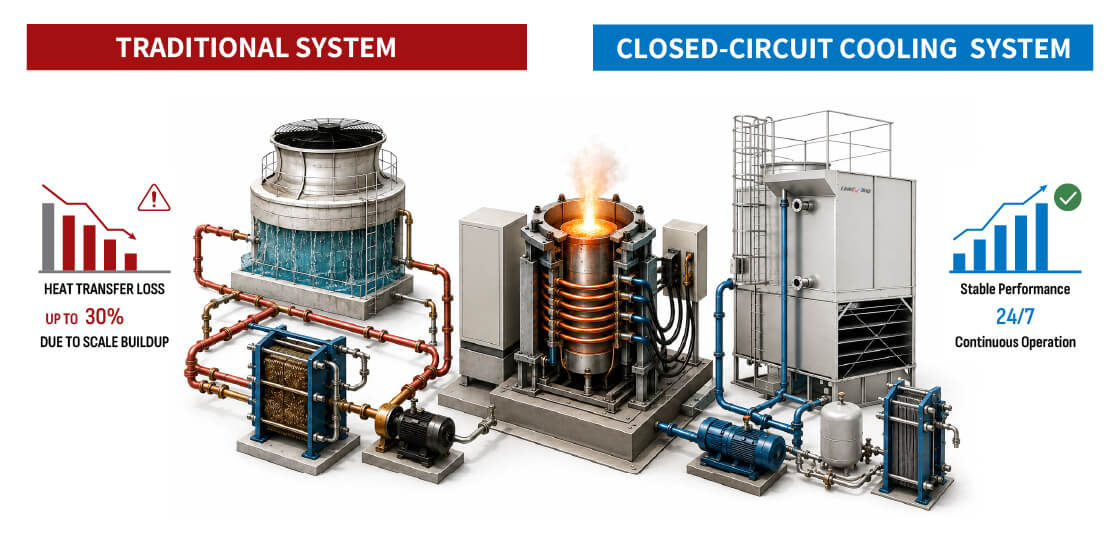

為什麼封閉式冷卻水塔是最佳解
在鑄造廠的熱管理上，長期運轉穩定度取決於能否讓熱傳性能不受水垢侵蝕。開放式水塔搭配板式熱交換器（PHE）雖然初期價格較低，但封閉式冷卻水塔在熱效率上遠勝一籌，總持有成本（TCO）也顯著更低。
水垢如何摧毀熱效率

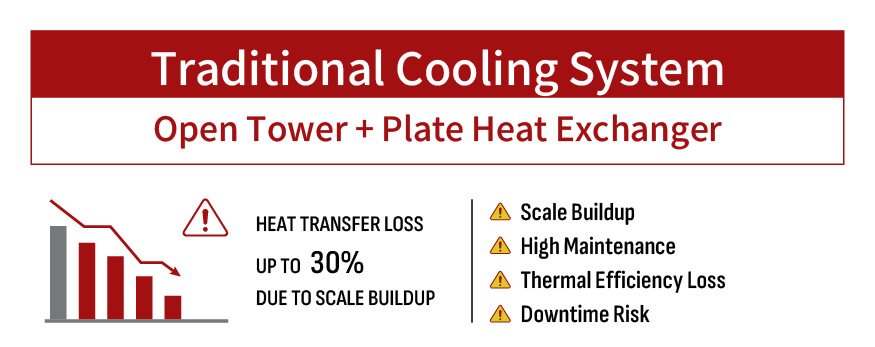

- 隔熱效應：碳酸鈣這類礦物沉積是極強的隔熱層。在狹窄的爐體線圈或熱交換器流道內，僅 1 mm 的微薄水垢就能讓熱傳效率下降達 30%，迫使系統超載運轉，爐溫同時飆升。
- 製程水完全隔離：封閉式水塔讓爐體冷卻水在密閉的內部盤管束中循環。因為製程水從不接觸外界空氣、也不蒸發，空氣中的髒污顆粒與硬水礦物無法進入系統，內部流道得以保持暢通，排熱穩定可靠。
- 熱分佈均勻：連續盤管設計把熱負荷分散到更大的表面積上，消除會加速礦物附著的局部熱點。
財務效益：降低總持有成本（TCO）
- 省下人力與藥劑開銷：開放式水塔加板式熱交換器的組合，必須定期人工拆解、投入大量工時，並進行強酸沖洗。酸洗會持續蝕薄熱交換器板片，導致漏液與提早更換。封閉式迴路完全免除內部酸洗，例行保養只需處理外部水盤。
- 避免高成本停機：鑄造廠最大的單筆財務損失不是例行保養，而是非計畫性停機。熔煉過程中只要一次超溫跳機，就會毀掉整爐產出、浪費電力，並打亂生產排程。
- 降低用水與藥劑成本：內部製程水密閉循環，避免蒸發損失，也大幅減少長期的水處理藥劑支出。
- 回收期短：將節省的保養人力、免除的酸洗腐蝕損害與避免的停機損失一併計入，封閉式冷卻水塔通常在 12 至 18 個月內即可完全回收投資，其後在設備生命週期內持續產生淨營運效益。
晉惠為您的鑄造廠提供什麼
-
完全客製的塔體設計
每一座鑄造廠的空間條件與熱負荷都不一樣。晉惠會依您實際的佔地範圍、屋頂限制與熱噸數需求，客製結構配置與管路方向。
-
標準配置採用 SUS304 不鏽鋼
市面上的標準機種多以 FRP 或鍍鋅鋼板製作，晉惠則以 SUS304 不鏽鋼作為基本結構材質，在嚴苛的金屬加工環境中提供更優異的抗蝕能力與結構強度。
-
可重複使用的高抗衝擊 ABS 填充材
搭載重載型、高抗衝擊的 ABS 散熱填充材。能承受高運轉溫度與熱衝擊而不變形，且可輕易清洗後重複使用，大幅降低長期耗材更換成本。
-
智慧遠端控制與監測
智慧運轉系統讓操作人員在廠內任何位置都能即時掌握並控制水溫、風機轉速與系統狀態。自動警報與動態控制能及早攔截溫度異常，在爐體跳機發生前就先處理。
實績驗證：為 Inductotherm 感應爐解決結垢與空間瓶頸
看晉惠如何為一家使用高頻 Inductotherm 熔煉設備的台灣鑄造廠，同時解決嚴苛的場地限制與結垢導致的爐體跳機：
- 面臨的挑戰：原有的開放式水塔加板式熱交換器（PHE）配置造成嚴重礦物結垢，頻繁引發電源跳機與高成本的酸洗停機。更麻煩的是，替換系統還必須穿越廠房建物之間一條狹窄的通道才能就位。
- 晉惠的解決方案：導入單台高效率 SCT-60 Slim 封閉式冷卻水塔，配備獨立製程迴路、客製自動遠端控制盤，並具備 CTI 認證的熱性能。
- 最終成果：內部盤管迴路 100% 無結垢、零過熱停機、保養工作量減少 90%，並成功安裝在原本無法利用的廠內空間。
